東武2080系の製作(その4)試作車体現る!?
車体はロボ先生にお願いをしました。車体表面は0.3ミリ・裏板は0.2ミリとしました。
ドア部分は裏板を大きめに開口して戸袋に引き込まれそうな感じを表現してみたく。。。

画像は東武電車ではありませんが当然戸袋部の車体とドアの隙間ってありますよね。

まあ「ほんの少し」なんでしょうけど。。。

ドアはパーツを使用。今回は試作で検討後解体する予定ですので本番用のではなく東武8000系のものを使っております。

で、先日製作の治具が登場。側面の貼り合わせの固着と箱組みを一気にこなせます。

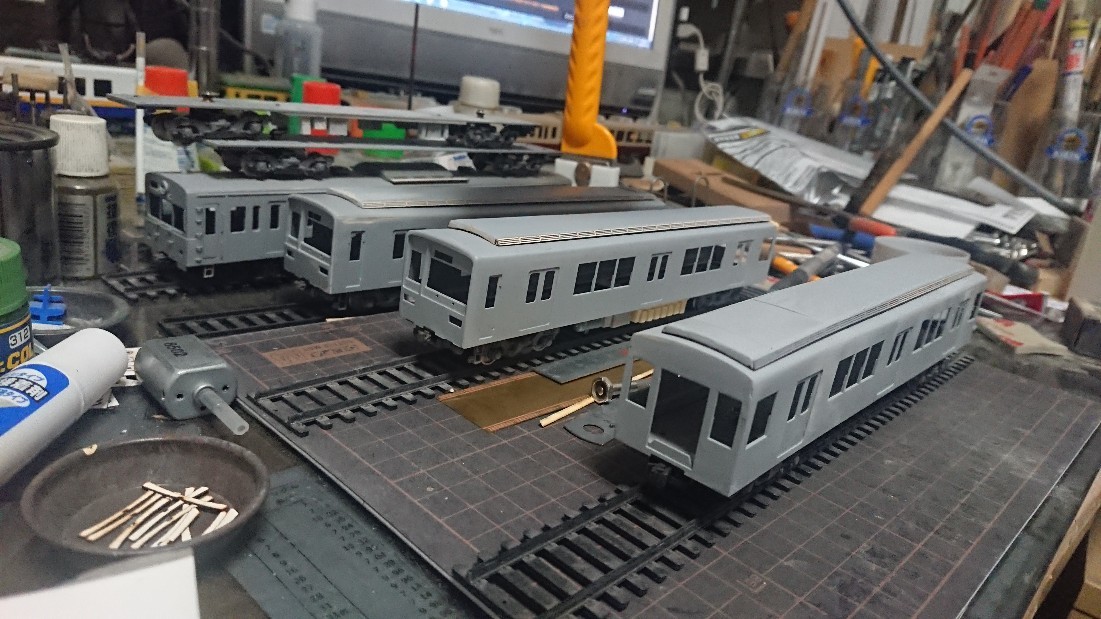

モニターを仮載せ。FS340を履いているのもあって2000系に見えなくもないですよね。。。

今回の構成だと0.2ミリのプラシートがロボ先生と相性が悪いらしく切り出しが上手くいっていません。。。0.3ミリだと広すぎるかな。。。
本番までまだ検討が続きます。
by youroumania | 2014-12-21 23:09 | 東武2080系(16番) | Comments(0)
東武2080系の製作(その3)前面の製作
前面が出来上がりました

先日の原図をカーボン紙を介してプラバンに転写・・・手抜きでしたが手抜きじゃありません(何)
だって・・・材料がもったいないんだもん。。。

車体がないので3050系の車体に合わせてみました。てか中間車だし。

同じものを二つ作る苦労を味わいました(汗)
by youroumania | 2014-12-21 14:30 | 東武2080系(16番) | Comments(0)
東武2080系の製作(その1)前面の設計
表題の通り2080系の製作を開始することのなりました。本来はベースとなった2000系から作るのが筋ですが以下の理由でこうなりました。

○車体が単一
○編成が短い(2000系ですと8連ですので)

でも問題もいくつか・・・資料が全然見つかりません。「とれいん」2000系特集の記事が頼りです。
あと・・・実はおいら実車を見たことがありません(汗)ちょうど鉄から離れていた時期ですので存在すら知りませんでした。。。

ネットで見つかった写真などを基に手書きで図面を作成。

手書きなんて久しぶりです。8000系側面の窓位置などを参考にしております。

いや・・・図面なんて大げさなモノじゃなくてこれじゃ似顔絵ですわw

で、さらにこれを基にしてCADで製図。

基本図面が出来上がりました。ここから前面の構成を検討したいと思います。
微妙に傾斜した前面窓など結構メンドウですね。。。

これから出勤です。。。あ~ゆっくり工作したい(涙)
by youroumania | 2014-11-29 07:26 | 東武2080系(16番) | Comments(16)
資料集め・・・
そろそろ2000系列の製作も始めたいと思う今日この頃・・・

どのサイズがいいですかね。。。
